Dětská skupina Osová Bítýška: statika dřevostavby

Další dřevostavba, na které jsme se mohli podílet našimi zkušenostmi se statikou dřevěných konstrukcí.

V Osové Bítýšce vznikla nová jednopodlažní budova dětské skupiny. Na projektu jsme spolupracovali se společností DMK system/DOMY D.N.E.S., která zajišťovala realizaci stavby. Naší úlohou bylo zpracování statické části realizační dokumentace, samotnou realizaci MPCE nezajišťovalo.

Dřevostavba ve tvaru L

Objekt je navržen jako nepodsklepená jednopodlažní stavba ve tvaru písmene L s plochou střechou.

Nosný systém tvoří lehký dřevěný skelet z dřevěných sloupků opláštěných plošným materiálem. Obvodové nosné stěny jsou doplněny dřevěnými rámy, které zajišťují podélnou tuhost přední části stavby. Součástí objektu je také dřevěná pergola probíhající podél jihozápadní strany budovy.

Naše role: statika pro realizační dokumentaci

Pro projekt jsme zpracovali stavebně-konstrukční řešení ve stupni RDS. V rámci statického řešení jsme se věnovali zejména nosnému systému dřevostavby, prostorové stabilitě objektu, svislým a vodorovným nosným konstrukcím a detailům jejich vzájemného napojení.

Stropní konstrukce jsou řešeny jako trámové s opláštěním plošným materiálem. Statický návrh zahrnoval také výměny, průvlaky, nosníky a překlady nad většími otvory.

Důležitou součástí návrhu bylo rovněž prostorové ztužení objektu pomocí vnitřních ztužujících příček a stropních konstrukcí. V místech vyššího namáhání bylo navrženo zesílení nebo znásobení stěnových sloupků.

Od celku až po jednotlivé detaily

Statický výpočet konstrukce byl proveden pomocí metody konečných prvků. Model kombinoval prutové a desko-stěnové prvky a pro dimenzování konstrukcí jsme využili AxisVM, případně doplňující ruční výpočty.

Právě u dřevostaveb není statika pouze o dimenzování jednotlivých nosníků nebo sloupků. Důležité je fungování konstrukce jako celku – přenos zatížení, prostorová stabilita, ztužení i správně navržené spoje a detaily.

Spolupráce od projektu k realizaci

Projekt dětské skupiny v Osové Bítýšce je příkladem spolupráce projektanta nosných konstrukcí a realizační firmy. MPCE zpracovalo statickou část realizační dokumentace, zatímco realizaci dřevostavby zajistila společnost DMK system / DOMY D.N.E.S.

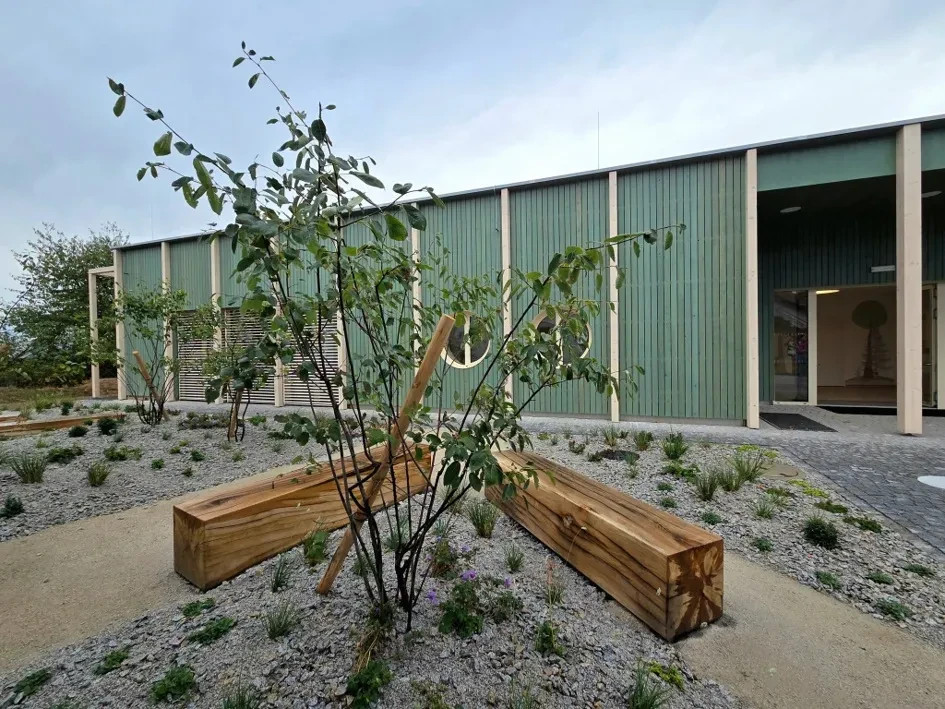

Výsledkem je moderní dřevostavba, která dnes slouží dětem v Osové Bítýšce.
