Přístřešek na stroje v Hodějovicích

V Hodějovicích vzniká nový zemědělský přístřešek pro stroje, u kterého MPCE zpracovalo stavebně-konstrukční řešení, technickou zprávu a statický výpočet. Na první pohled jednoduchá hospodářská stavba je zajímavá především svou nosnou konstrukcí – těžkým dřevěným skeletem tvořeným soustavou trojkloubových rámů.

24 metrů dřevěné konstrukce

Objekt je navržen jako samostatně stojící, nepodsklepená přízemní stavba s obdélníkovým půdorysem 12 × 24 metrů. Sedlová střecha má sklon 25° a konstrukce dosahuje výšky přibližně 8,4 metru.

Architektonická studie pracuje s jednoduchou formou tradiční hospodářské stavby a výrazně přiznává dřevěnou nosnou konstrukci. Jedna z podélných stran zůstává otevřená, aby umožnila pohodlný vjezd a manipulaci se zemědělskou technikou.

Hlavní roli mají trojkloubové rámy

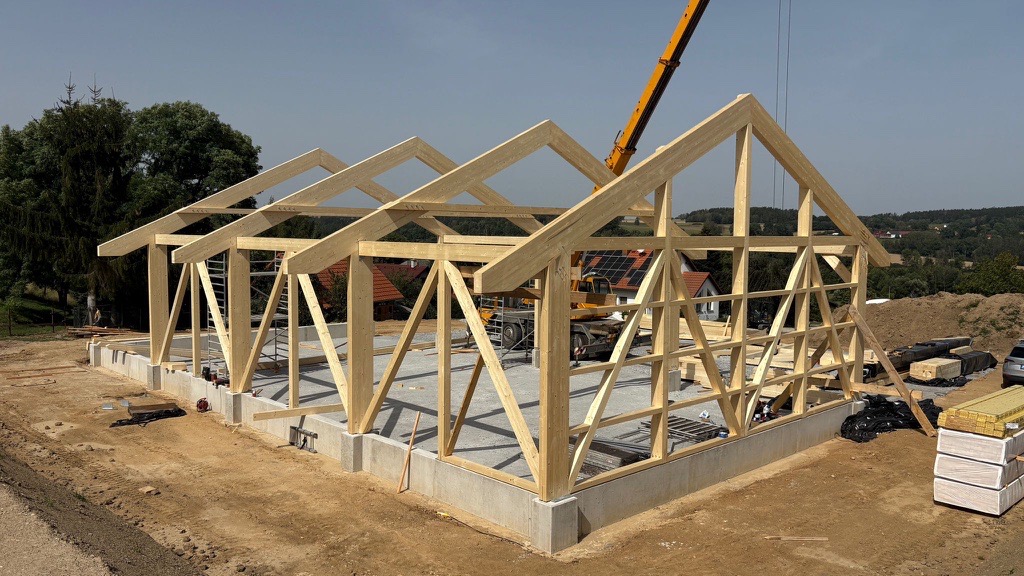

Nosný systém tvoří pět dřevěných trojkloubových rámů rozmístěných v osové vzdálenosti 6 metrů. Rámy jsou vzájemně propojeny lehkou sloupkovou konstrukcí a podélnými průvlaky.

Sloupy a šikmé příčle hlavních rámů jsou navrženy z lepeného lamelového dřeva GL24h v profilu 180 × 560 mm. V patě jsou rámy kloubově uloženy na železobetonové patky, zatímco spoj sloupu a příčle vytváří tuhý rámový roh. Konstrukci doplňují oboustranné kleštiny z GL24h.

Obvodový plášť využívá další dřevěné sloupky, vodorovné prvky a výrazné diagonální zavětrování. To není pouze architektonickým prvkem – podílí se na zajištění tuhosti stěn v jejich rovině.

Dřevo od rámů až po střechu

Dřevěný konstrukční princip pokračuje také ve střešní rovině. Střešní nosnou konstrukci tvoří vlašské krokve z GL24h o profilu 140 × 200 mm, uložené na horní hranu příčlí jednotlivých rámů. Maximální osová vzdálenost krokví je 1 080 mm.

Mezi krokvemi jsou navržena dřevěná střešní ztužidla, která přispívají k prostorové tuhosti střešní roviny.

Výsledkem je konstrukce, ve které je nosný systém dobře čitelný a dřevo zde není pouze estetickým materiálem, ale hlavním konstrukčním prvkem celé stavby.

Statický model jako základ návrhu

Součástí práce MPCE bylo statické řešení objektu. Konstrukce byla analyzována metodou konečných prvků (MKP) na modelu kombinujícím prutové a podle potřeby také deskostěnové prvky.

Dimenzování jednotlivých konstrukčních prvků bylo provedeno v programu AxisVM X8 a doplněno ručními výpočty. Model zahrnoval vlastní tíhu konstrukce i klimatická zatížení odpovídající lokalitě stavby.

Návrh přitom musel zohlednit poměrně výrazné klimatické podmínky lokality – objekt se nachází v nadmořské výšce přibližně 520 m n. m., ve sněhové oblasti III a větrové oblasti III.

Založení ve svažitém terénu

Konstrukční návrh reaguje také na charakter terénu. Pro založení je uvažována kombinace základových pasů a patek pod hlavní nosné rámy. Vzhledem ke svažitému terénu jsou základové pasy podél stavby postupně výškově odstupňovány.

Právě propojení dřevěné horní stavby s betonovými základovými konstrukcemi je důležitou součástí celkového statického konceptu.

Jednoduchá stavba, promyšlená konstrukce

Přístřešek v Hodějovicích ukazuje, že i čistě účelová zemědělská stavba může být konstrukčně zajímavým projektem.

Dřevěné trojkloubové rámy, velkorysý otevřený prostor pro zemědělskou techniku, přiznané zavětrování a jasně čitelný nosný systém vytvářejí stavbu, ve které se funkce přirozeně propojuje s konstrukčním návrhem.
