ZŠ Jahodnice

U nové Základní školy Jahodnice U Hostavického potoka v Praze se v jednom projektu potkávají betonové a dřevěné konstrukce a také podmínky, které kladou zvýšené nároky na návrh a statické posouzení.

Právě takové projekty ukazují, proč je pro nás důležité nevnímat jednotlivé prvky odděleně, ale sledovat chování konstrukce jako celku.

Od jednotlivých prvků k 3D modelu

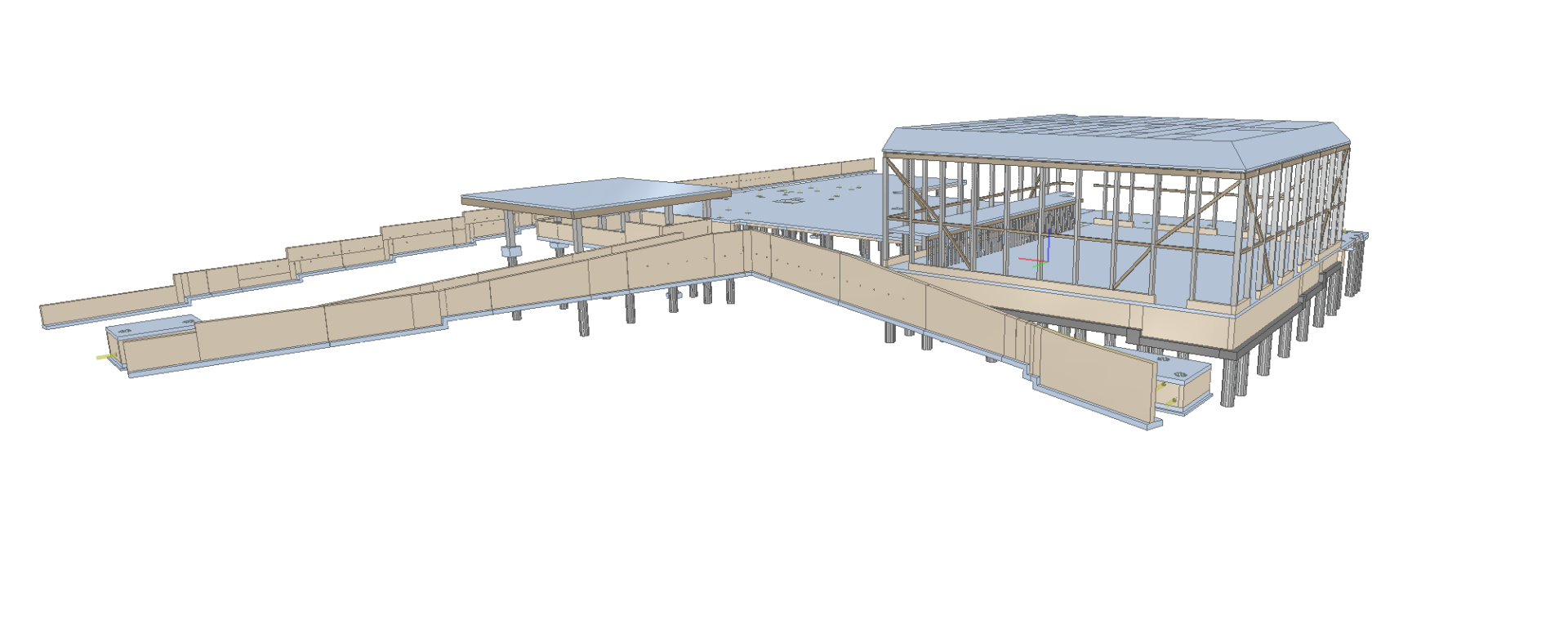

Součástí naší práce je stavebně-konstrukční řešení základní školy. U víceúčelového sálu jsme konstrukci analyzovali pomocí prostorového výpočtového modelu v AxisVM. Model umožňuje sledovat vzájemné působení jednotlivých částí konstrukce, přenos zatížení, reakce i vnitřní síly v nosných prvcích.

Výpočtový model přitom není jen efektní 3D obrázek. Je to nástroj, díky kterému můžeme lépe pochopit, co se v konstrukci skutečně děje – kudy se přenášejí síly a jak změna jednoho prvku ovlivní další části stavby.

Beton, dřevo a jejich vzájemné působení

Projekt kombinuje různé konstrukční principy a materiály. U sálu je například navržena železobetonová stropní deska tloušťky 250 mm a její chování je součástí celkového konstrukčního řešení. Výpočty zároveň pracují s reakcemi stropní desky a s vnitřními silami jednotlivých nosníků. To je důležité zejména tam, kde se setkávají konstrukce s rozdílnou tuhostí a způsobem přenosu zatížení.

Když do návrhu vstoupí i komplikované podloží

Další výzvou projektu jsou podmínky založení. U horšího podloží nestačí vyřešit pouze samotnou horní stavbu. Konstrukční řešení je potřeba posuzovat v širších souvislostech – od přenosu zatížení jednotlivými prvky až po jeho bezpečné předání do základové konstrukce a podloží.

A právě zde má komplexní 3D analýza velký význam. Umožňuje nám kontrolovat cestu zatížení celým konstrukčním systémem a hledat řešení, které bude fungovat nejen na výkrese, ale především jako jeden celek.

Statika jako součást dobrého návrhu

Na ZŠ Jahodnice je dobře vidět, že statika není jen dimenzování průřezů. Je to hledání souvislostí mezi materiálem, geometrií, zatížením, založením a architektonickým návrhem.
