Novinky AxisVM X5
Novinky AxisVM X5
Soubor s novinkami ke stažení v pdf.
Nové moduly
Posouzení zdiva dle EN (MD1)
Posouzení požáru dřeva (TD8)
Posouzení ŽB stěn a jader (RC5)
Obecné funkce
- Rozbalovací seznamy zobrazují zatěžovací stavy a jejich kombinace, součásti výsledků a režimy zobrazení výsledků v hlavním okně a v dialogových oknech jsou přímo měnitelné.
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000217-d5202d61b6/OB_fce1.png?ph=35c3e441d2)
- Přizpůsobitelné výchozí názvy nových modelů, zatěžovacích stavů a skupin zatížení.
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000218-8030c812c7/N%C3%A1zvy.png?ph=35c3e441d2)
- Automatické dimenzování čárového rastru
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000219-38e5439df6/Rasrt1.png?ph=35c3e441d2)
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000220-8cde38dd7e/Rasrt2.png?ph=35c3e441d2)
- Klávesové zkratky mohou být přiřazeny pro Deformovaný tvar, Zobrazení neviditelné části šedé (viz kategorie Menu - Pohled) a několik příkazů pro řízení rotace (viz kategorie Tlačítka).
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000221-92bf293b81/Zkratky.png?ph=35c3e441d2)
Propojení
- Import/export zúžených stěn do IFC (Otevřít připojení BIM)
- Export vybraných prvků z Revit do AxisVM
- Aktualizace Revit modelu z AxisVM se zjištěnými změnami (Zavřít připojení BIM)
- Aktualizace AxisVM modelu z Revit se zjištěnými změnami (Zavřít připojení BIM)
- Rozhraní Grasshopper and Dynamo pro vytvoření parametrických konstrukcí editor průřezu
Editor průřezů umožňuje editovat tlusté stěny
- Parametrické průřezy tlustých stěn C, L, T
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000222-246002559d/Pr%C5%AF%C5%99ezy1.png?ph=35c3e441d2)
- Složené průřezy (statická analýza v R1, RC a návrh sloupů v R2)
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000223-a7404a838e/Pr%C5%AF%C5%99ezy2.png?ph=35c3e441d2)
- Trubka vyplněná betonem s volitelným vnitřním profilem
- Pravoúhlý tvar vyplněný betonem s volitelným vnitřním profilem
- Kruhový betonový obložený profil
- Obdélníkový betonový obložený profil
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000224-f367b0041e/Pr%C5%AF%C5%99ezy%20kompozit.png?ph=35c3e441d2)
Prvky
- Vysokopevnostní třídy betonu
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000225-15c0916b2c/Material.png?ph=35c3e441d2)
- Knihovna materiálů: lze zvolit typ materiálu
- Tuhost a odolnost na volných koncích nosníků lze specifikovat v každém směru, plasticky kloub lze definovat ve směru x
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000226-63dab64d43/Tuhost_plasticky%20kloub.png?ph=35c3e441d2)
- Nový typ pružinových prvků s plastickým chováním a hysterezí pro nelineární a dynamickou analýzu
- Liniové podpory v referenčním směru
Zatížení
- Rozdělení zatížení do samostatných zatěžovacích stavů. Zatížení každého liniového prvku a/nebo oblasti je umístěno do samostatného zatěžovacího stavu. Generované zatěžovací stavy se mohou umísťovat do proměnných skupin zatížení.
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000227-7d3d77e37d/sach.png?ph=35c3e441d2)
- Přemísťování vybraných zatížení do samostatných zatěžovacích stavů
- Volitelné skládání zobrazení překrývajících se liniových zatížení
- Editor požární křivky pro definování vlastního požáru
- Nově volitelný editor geometrie vazeb použitím lineárních, nebo parabolických částí a oblouků
Výsledky
- Rychlejší výpočet napětí nosníků
- Označení extrémů lze zapnout/vypnout v rámci knihovny výkresů
- Je snadnější porovnávat kritické kombinace, lze totiž zobrazit také jejich číselné hodnoty
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000228-850d3860c0/vysledky.png?ph=35c3e441d2)
- Nová součást výsledků odvozená z podporových sil:
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000229-96a7797a20/Reakce.png?ph=35c3e441d2)
- Nové složky hlavních povrchových sil: an1, an2, am1, am2, avRz
- Pro nerovnoměrné zatížení je vypočítán bod použití
Návrh

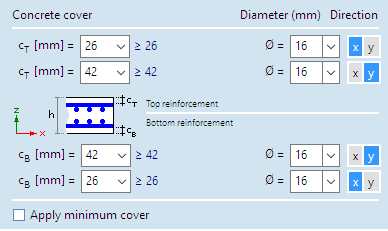

- Parametry povrchové výztuže: Betonové krytí lze specifikovat také pro sekundární (vnitřní) vrstvu výztuže.
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000230-5244b5340b/Beton.png?ph=35c3e441d2)
- Omezení šířky trhlin pro výpočet povrchové výztuže může být definováno pro osu výztuže (wk,max) i pro vnější vrstvu betonu (wk2,max).
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000231-c8736c9689/Beton2.png?ph=35c3e441d2)
- Analýza dělení může být omezena na vybrané oblasti
- Pro železobetonové nosníky lze definovat průměr krajních výztuží
- Pro železobetonové nosníky lze skutečné vzdálenosti třmínků definovat uživatelsky
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000232-2460325597/Beton3.png?ph=35c3e441d2)
- Návrh železobetonových stěn a jader (Nový modul RC5)
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000233-7760e78605/RC5.png?ph=35c3e441d2)
- Návrh patek při seizmickém působení
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000234-88f4689f3c/Patky.png?ph=35c3e441d2)
- Kruhové patky
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000235-dbfc8dcf68/Patky2.png?ph=35c3e441d2)
- Účinky požáru na dřevěné prvky (Nový modul TD8)
![](https://35c3e441d2.clvaw-cdnwnd.com/6ab16ca87769e3120a3bdd5b610d2eb7/200000236-5e05d5ef75/TD8%20-%20pozar%20dreva.png?ph=35c3e441d2)
